前言
施工架其實就是常聽到的「鷹架」。
施工架(鷹架)常附掛於建築物外牆，做為施工人員施作外牆面材使用。
這篇文章要告訴讀友們
✅施工架常見的類型以及相關尺寸規定
✅什麼樣的施工架類型，須請專業技師檢核計算
✅施工架相關法規整理
對施工架有興趣，或是需要相關簽證報告書的讀友們，歡迎與我聯繫。
施工架(鷹架)是什麼
施工架(鷹架)是為了方便施工人員作業而架設的臨時設施，用以承載施作人員及物料。
有些從業人員一定常聽到CNS4750的鋼管施工架。
不知道大家有沒有很好奇那串數字到底是什麼？
CNS4750其實是國家針對「鋼管施工架」制定了一套規範，這套規範是編列在中華民國國家標準(即CNS)中的4750號。
CNS4750適用於營建工程所使用的鋼管施工架(鋼管鷹架)。
施工架(鷹架)種類
常見的施工架類型：
- 單管施工架
- 框式施工架

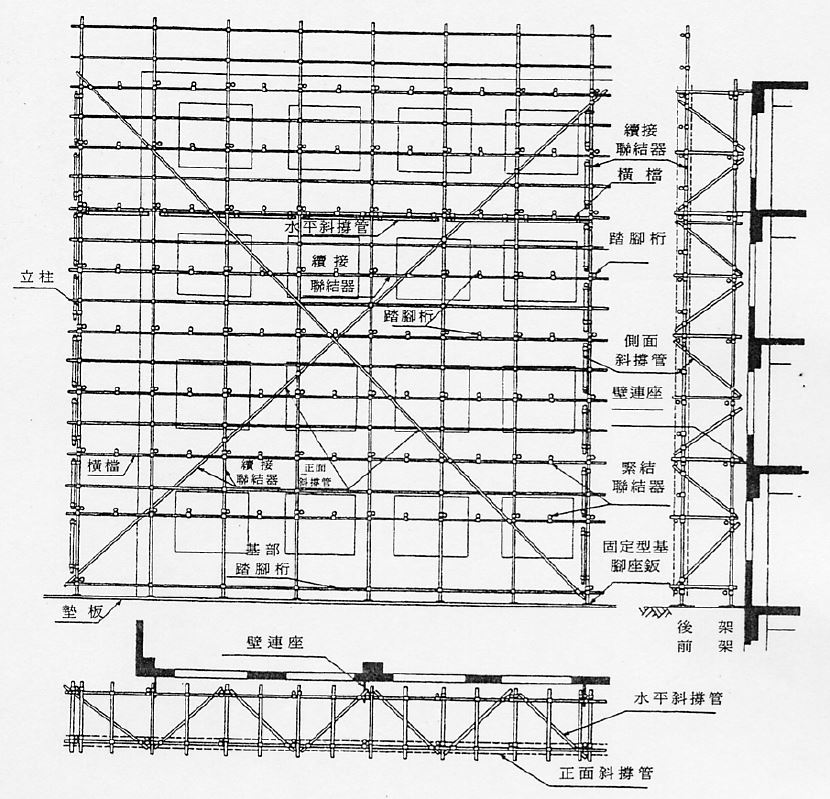

(一)單管式施工架
將鋼管以金屬配件組裝而成的施工架。
材質及尺寸：材料應使用STK500，尺寸為48.6×2.5mm
其餘其他金屬配件如續接聯結器、緊結聯結器及附屬配件等等，在CNS4750都有詳述各項強度及構造規定。
如直交型緊結聯結器抗拉強度平均值不得小於1600kgf，且要大於1500kgf。

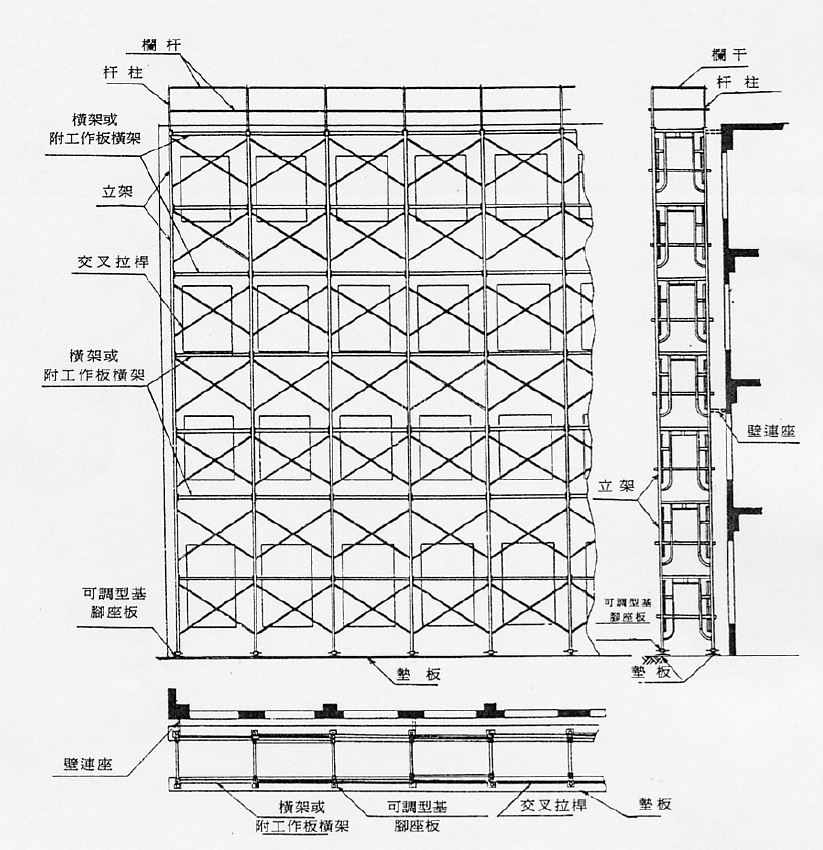

(二)框式施工架
將鋼管先行至工廠製成門型框架式，後續再至現場以金屬配件組裝而成的施工架。
由立架、交叉拉桿及壁連座組成。
✅立架
是主要的承載構件，是由腳柱、橫材銲接而成的框架。

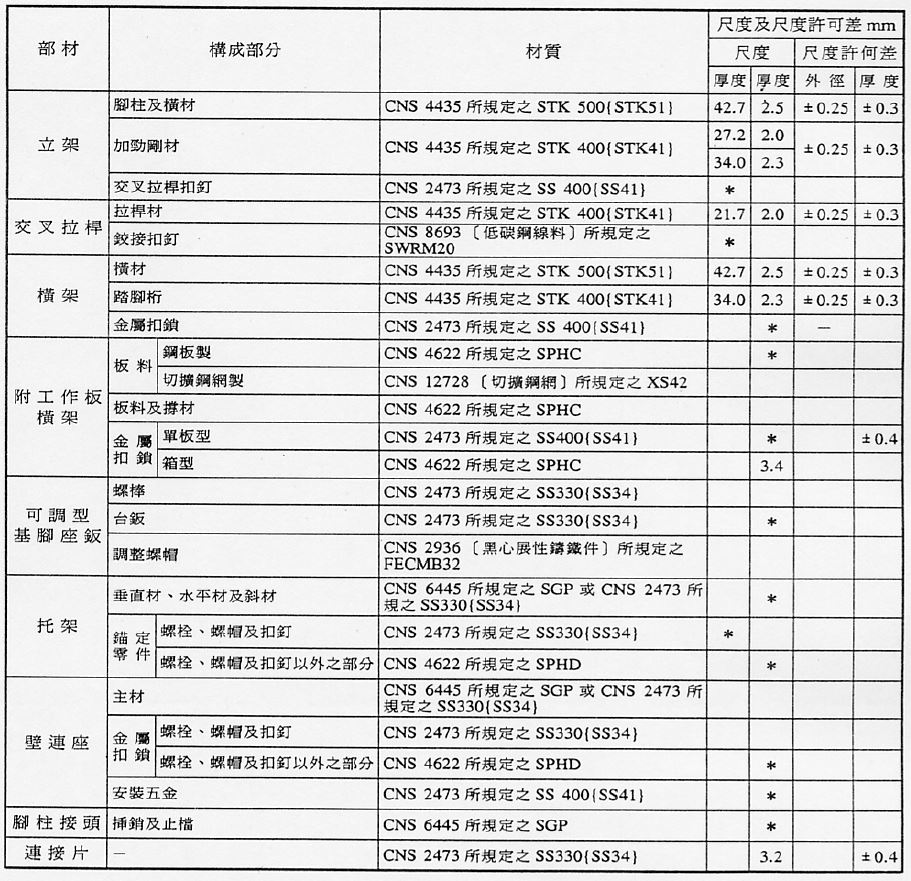

- 材質及尺寸
- 腳柱及橫材：材料應採用STK500，尺寸為42.7×2.5mm
- 加勁材：材料應採用STK400，尺寸為27.2×2.0mm(或34.0×2.3mm)
- 交叉拉桿扣釘：材料應採用SS400
- 機械性質
- 立架尺寸有數種，依據不同尺寸之立架，所規規定的強度標準不同
- 立架平均抗壓強度須大於7000~8000kgf
- 立架最小抗壓強度須大於6500~7500kgf
- 交叉拉桿扣釘平均最大拉力強度須大於650kgf，平均最小拉力強度須大於600kgf
✅交叉拉桿
交叉拉桿是以兩支構件組成，並以兩構件中央之鉸接扣釘連結而成。
交叉拉桿以端部扣釘孔固定於立架上之扣釘，用以連結及固定兩組立架。
- 材質及尺寸：材質為STK400，尺寸為 21.7×2.0mm
- 機械性質：平均抗壓強度不得小於820kgf，最小抗壓強度不得小於720kgf

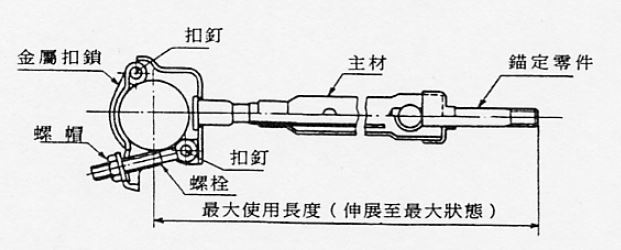

✅壁連座
壁連座主要用於施工架與鄰近結構之連結。
壁連座的構造包含主材、活扣。
- 材質及尺寸
- 主材之材料須滿足CNS6445(配管用碳鋼鋼管)SGP或CNS2473(一般結構用熱軋鋼料) SS330規定
- 主材最大使用長度不大於120cm
- 主材若具有可調整長度功能者，須具有防拉脫功能
- 金屬扣鎖的板厚應大於3mm以上
- 機械性質
- 壁連座平均抗壓及抗拉強度不得小於1000kgf
- 壁連座最小抗壓及抗拉強度不得小於900kgf
什麼類型施工架須請專業技師核算
依照營造安全衛生設施標準第40條，如果有下列情形就要請技師核算施工架強度：
- 施工構臺、懸吊式施工架、懸臂式施工架
- 高度七公尺以上且立面面積達三百三十平方公尺之施工架
- 高度七公尺以上之吊料平臺、升降機直井工作臺、鋼構橋橋面板下方工作臺或其他類似工作臺等之構築及拆除
營造安全衛生設施標準第40條原文如下，或可以至官網查閱：
- 雇主對於施工構臺、懸吊式施工架、懸臂式施工架、高度七公尺以上且立面面積達三百三十平方公尺之施工架、高度七公尺以上之吊料平臺、升降機直井工作臺、鋼構橋橋面板下方工作臺或其他類似工作臺等之構築及拆除，應依下列規定辦理：
- 事先就預期施工時之最大荷重，應由所僱之專任工程人員或委由相關執業技師，依結構力學原理妥為設計，置備施工圖說及強度計算書，經簽章確認後，據以執行。
- 建立按施工圖說施作之查驗機制。
- 設計、施工圖說、簽章確認紀錄及查驗等相關資料
- 有變更設計時，其強度計算書及施工圖說，應重新製作，並依前項規定辦理。
施工架(鷹架)相關法規整理
下方整理了常用到的相關法規，有興趣的讀友們可以前往參考：
- 施工架作業安全專區(勞動部職業安全衛生署)
- 營造安全衛生設施標準(行政院勞動部)
文章分享
其他工程類文章可以來「建研庫」參考喔!
我是站長小潔！我是結構技師及土木技師。
有關施工檢核、結構工程檢核、結構安全說明書、簽證作業、業務合作相關，歡迎與我聯繫！
