一直以來，有滿多讀者來信詢問房屋結構問題，像是充電樁電管穿孔位置建議、梁穿管的補強方式等等，接著會提供幾張照片希望能協助評估，我都會先建議讀者朋友們先申請結構圖，再來進一步討論。
其實大多狀況，從照片上面是沒辦法判斷全域的結構。比如說穿孔位置是大梁還是小梁、樓板穿孔的相對位置、地下室樓板是不是無梁板…等等，前述的情況都有可能影響評估結果。對於結構穿孔想進一步了解的讀者，可以參考我的另外一篇文章《結構開孔該注意什麼？如何修補？》。
所以我會建議有相關需求的讀者，有類似需求前可以申請結構圖，一方面自己也可以清楚知道結構體的現況，一方面可以提供給裝修業者申請相關裝修證明。
為什麼需要申請結構圖？
無法判斷是否為結構牆：因應空間規劃或管線需求，滿多讀者來諮詢某些牆面是不是可以拆除或穿孔。基本上，結構牆不能拆除、亦不得穿孔，若要穿孔需綜觀整體結構性進行評估。要判斷是否為結構牆，建議從結構平面圖上判斷，結構平面圖上會標示所有結構細節，包含結構牆的位置。

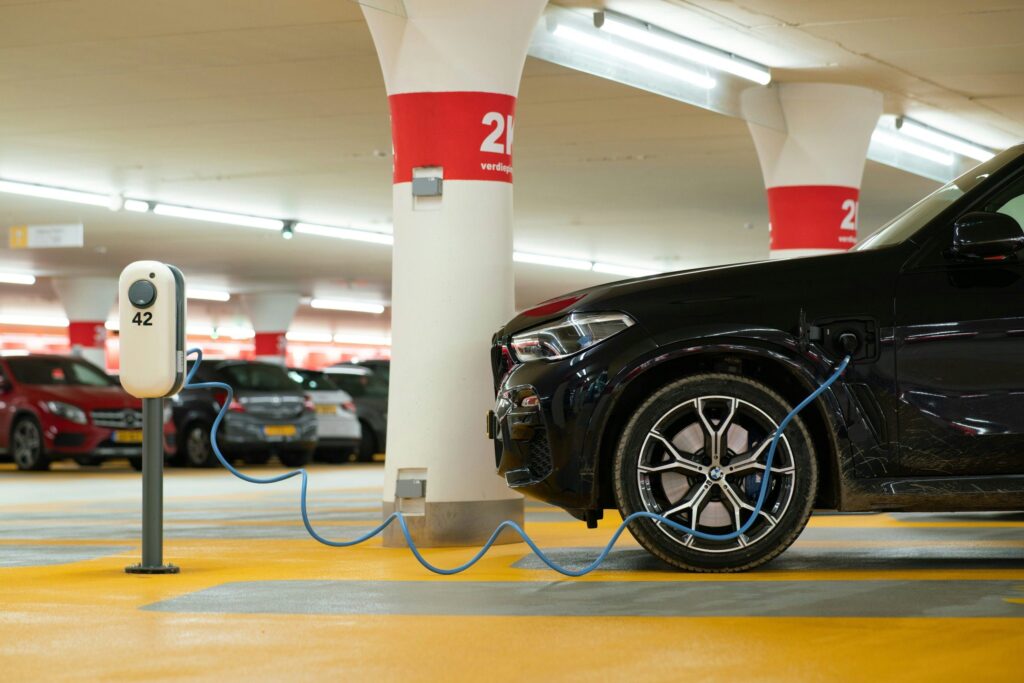

充電樁鑽孔位置：有讀者站在車位前方，拍了一張照片並加上一個箭頭，來諮詢充電樁是不是可以設置在照片箭頭處，這樣的資訊內容恐怕難以回覆讀者疑問。基本上，鑽孔位置要從整塊樓板的相對位置判斷，所謂的整塊樓板是指小梁框起來的這個範圍，而非指整個地下室空間。要判斷整塊樓板的位置，要從結構平面圖上判斷。
結構安全證明：如果要吊掛設備於樓板上，或是放置可能超載的設備於地板上，這時候須進行詳細檢討來證明樓板的強度足以承載這個額外的重量。樓板強度的檢討會需要樓板的配筋圖，樓板的配筋圖亦可向相關單位申請。
如何申請結構圖？
方法一：與管委會索取
如果是較新的建築物，一般在公設點交前後，建商會將建照圖移交給管委會。建照圖會包含建築圖、結構圖等等。
方法二：與地方政府申請
以下以雙北市舉例， 詳細申請流程及資訊建議至官方網站查閱喔！
新北市申請辦法
臨櫃申請：新北市政府工務局施工科
線上申請：新北市雲端櫃台申辦e服務網頁 (新北市雲端櫃台申辦e服務網頁＞搜尋”影印圖說”)
費用：黑白影印：A0、A1:120元，A3、A4:20元；彩色影印(須委外處理)：A0、A1:900元，A3:750元，A4:180元。
所需資料：
- 申請書
- 身分證件：申請人身份證影本及印章
- 權利證件：建物登記簿謄本或建築改良物所有權狀影本(經查所有權人身分無誤者可免檢附)、買賣契約書影本(已達完稅階段)、房屋稅單影本，或其他可證明申請資格之文件
- 其他：如委託他人申請，需檢附委任書、代理人身分證件影本
所需資料：
- 申請書
- 身分證件：申請人身份證影本及印章
- 權利證件：建物所有權狀影本、建造或使用執照存根，或其他可佐證之文件
- 其他：如委託他人申請，需檢附代理人身分證正反面影本及印章。
溫馨提醒

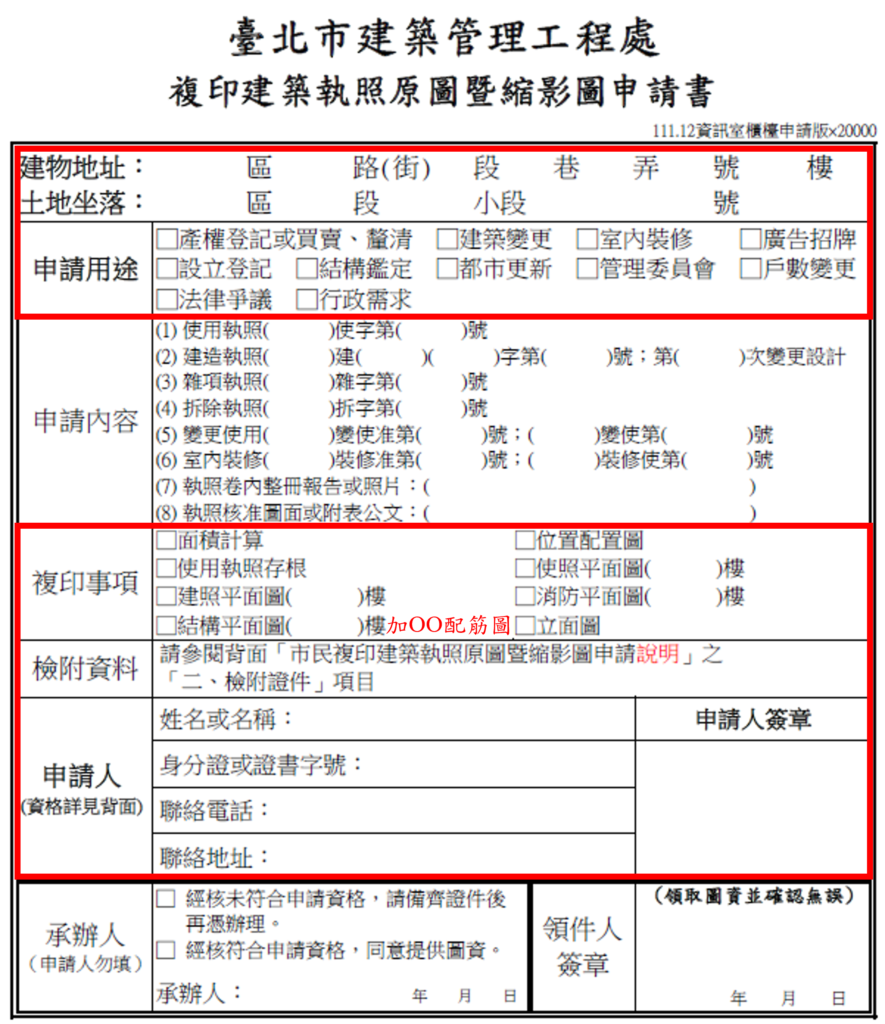

填寫已知資訊：已知資訊盡量填寫，不明資訊可請承辦協助查詢。以臺北市申請書為例，可以填寫好紅框處的資訊，紅框處以外的則盡量填寫，不明資訊像是建照號碼等等，可以請承辦協助喔！
補充說明需求：想要申請配筋圖的讀者，可以在「結構平面圖（）樓」的選項後方，補充文字「加OO配筋圖」，這邊的OO視需求填寫樓板、大梁或柱子等等。
勇於詢問承辦：有文件不齊或是資訊不明的，有任何疑問都可以去電諮詢承辦喔！
